Wielka gra – nasłuch amerykański vs. sygnatura akustyczna radzieckich okrętów

Pewne wojny nie zaczynają się od strzału. Zaczynają się od szumu w słuchawkach. Albo – co gorsza – od jego braku.

W czasie zimnej wojny oceany nie były pustą przestrzenią między kontynentami. Były polem walki – niewidzialnym, milczącym, ale kluczowym. Tam, gdzie na lądzie stały rakiety i dywizje pancerne, pod wodą toczyła się gra o pierwszeństwo uderzenia. I o to, czyja sygnatura akustyczna zostanie wykryta, sklasyfikowana i zapamiętana.

SGPD – Systemy Gromadzenia i Przetwarzania Dźwięku – stały się jednym z najważniejszych, a jednocześnie najmniej znanych elementów globalnej rywalizacji USA–ZSRR. To była wojna fizyki, inżynierii i cierpliwości. Wojna hydrofonów kontra śruby napędowe. Wojna charakterystyk akustycznych.

Ocean jako system nerwowy

Dla Stanów Zjednoczonych ocean był czymś więcej niż przestrzenią operacyjną. Był systemem wczesnego ostrzegania. Już w latach 50. Amerykanie zrozumieli prostą prawdę: jeśli radziecki okręt podwodny z rakietami balistycznymi wypłynie na Atlantyk lub Pacyfik i jego sygnatura akustyczna pozostanie nierozpoznana, czas reakcji USA skraca się dramatycznie.

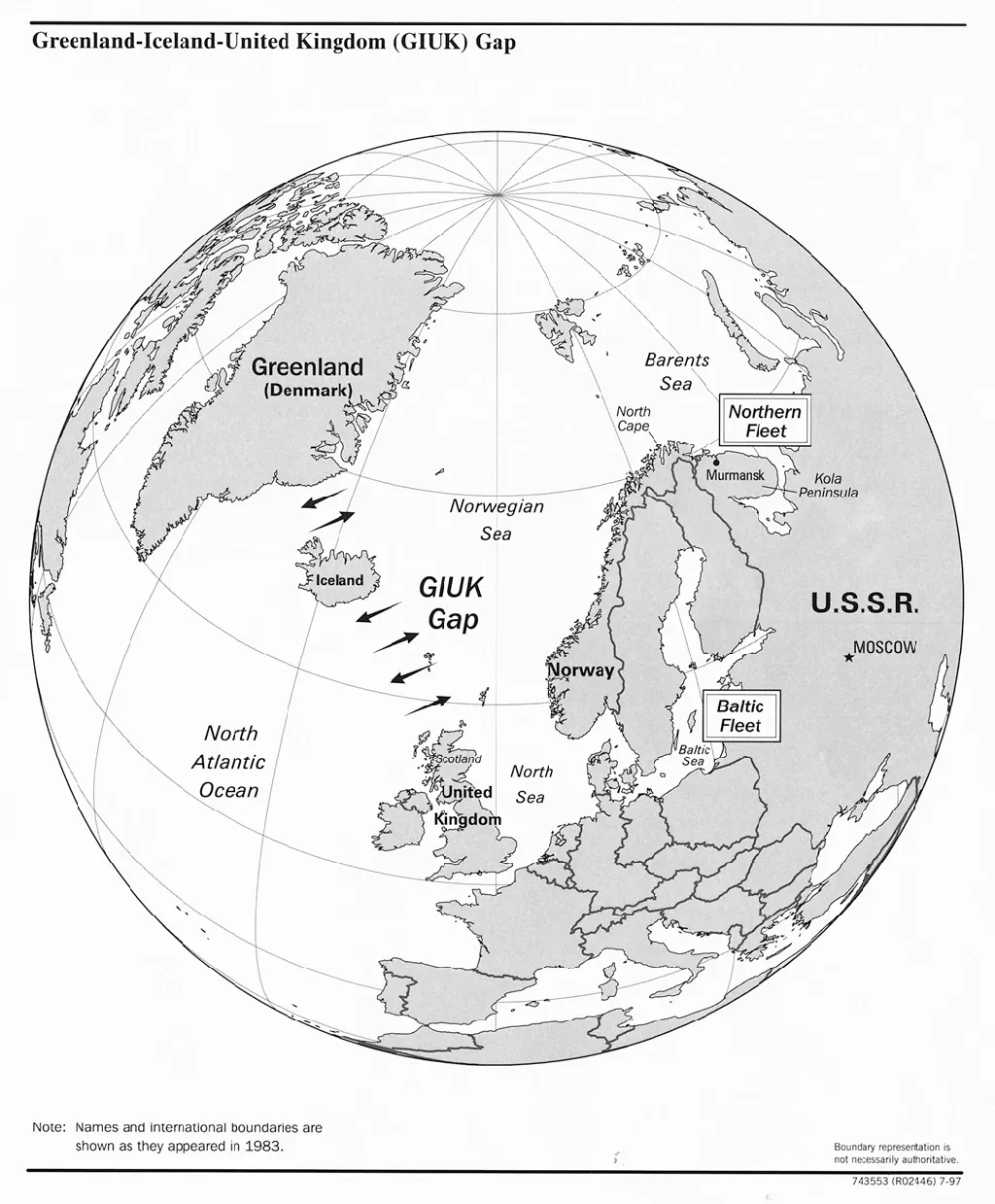

Odpowiedzią był SOSUS (SOund SUrveillance System) – sieć stacjonarnych hydrofonów rozciągniętych na dnie oceanów. Od GIUK Gap (Grenlandia–Islandia–Wielka Brytania), przez Atlantyk, po Pacyfik. Nie był to „radar pod wodą”. To było bardziej subtelne: nasłuch niskich częstotliwości, analiza widm dźwięku, identyfikacja unikalnych sygnatur akustycznych poszczególnych klas, a często konkretnych jednostek.

Każda śruba, każdy wał, każda turbina zostawiała ślad. A ślad – jeśli został zapisany – stawał się bronią.

Radziecka sygnatura – pierwszy problem strategiczny

Wczesne atomowe okręty podwodne ZSRR były technologicznym skokiem, ale z punktu widzenia akustyki – poważnym obciążeniem. Reaktory, słaba izolacja drgań, prymitywne śruby i rezonanse konstrukcyjne sprawiały, że jednostki typu Hotel, Echo czy Yankee miały łatwo identyfikowalną sygnaturę akustyczną.

Amerykanie potrafili:

• wykryć moment wyjścia okrętu z bazy,
• śledzić jego trasę przez tysiące kilometrów,
• przypisać sygnał do konkretnej klasy, a czasem do konkretnego kadłuba.

Dla Moskwy był to problem nie taktyczny, lecz strategiczny. Okręty miały gwarantować zdolność drugiego uderzenia, tymczasem ich sygnatury były znane, archiwizowane i rozpoznawalne niemal od pierwszego patrolu.

Redukcja sygnatury jako broń strategiczna

Radziecka odpowiedź przyszła późno, ale była konsekwentna. ZSRR zrozumiał, że walka nie toczy się o „ciszę absolutną”, lecz o kontrolę własnej sygnatury akustycznej.

Rozpoczęto:

• projektowanie śrub o zmiennej geometrii i mniejszej kawitacji,
• głęboką izolację reaktorów i zespołów napędowych,
• stosowanie gumowych okładzin kadłuba (anechoic tiles),
• zmianę doktryny pływania i profili prędkości.

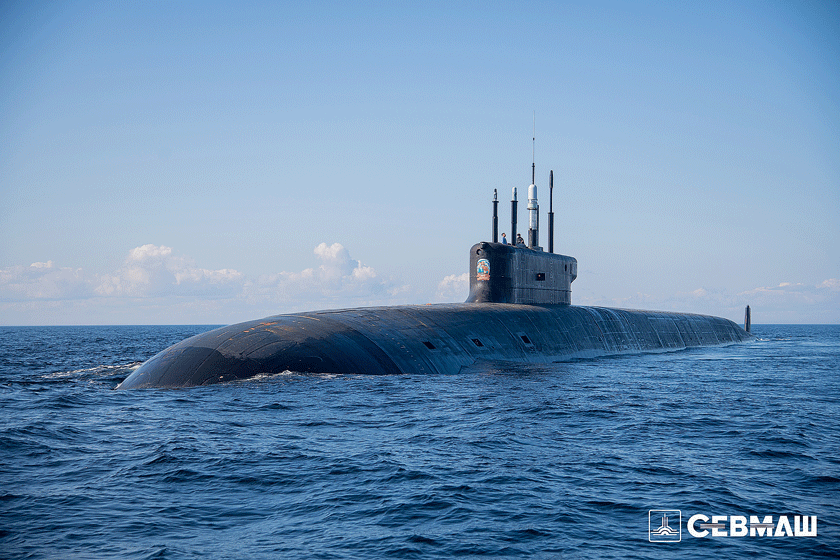

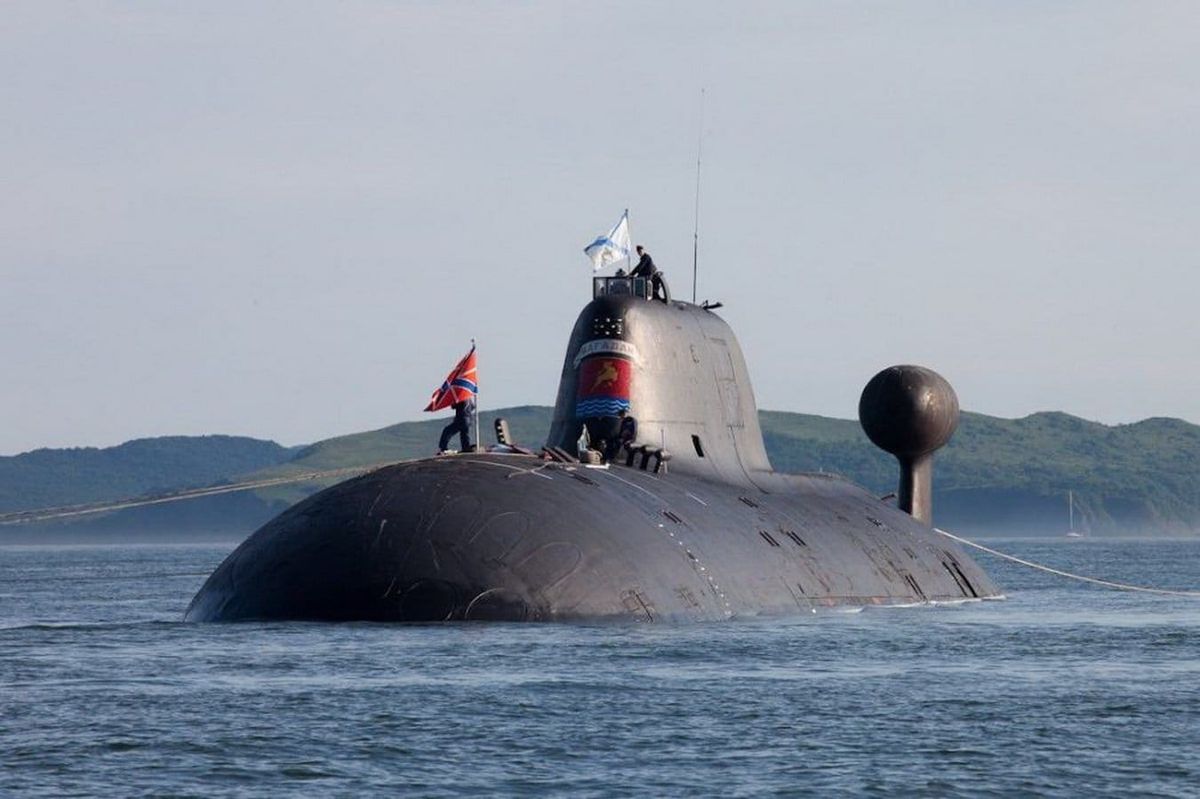

Kulminacją były jednostki typu Akula, a później Victor III, Sierra i wreszcie Boriej. Ich sygnatury akustyczne stały się trudniejsze do jednoznacznej identyfikacji. Dla amerykańskiego nasłuchu oznaczało to jedno: koniec komfortu pewności.

Amerykańska przewaga analityczna

USA jednak nie stały w miejscu. Przewaga Waszyngtonu nie polegała wyłącznie na czujnikach, lecz na zdolności analizy i korelacji danych.

SGPD to nie były tylko hydrofony:

• to centra analityczne,
• bazy danych sygnatur,
• operatorzy szkoleni latami,
• łączenie danych z nasłuchu, satelitów, lotnictwa ZOP i jednostek nawodnych.

Amerykanie tworzyli akustyczne profile życia okrętów. Wiedzieli, że sygnatura zmienia się po remoncie, przy innej prędkości, w innym stanie morza czy przy zużyciu elementów napędu. To była praca długodystansowa – niewidoczna, ale systematyczna.

Gra, której nie wolno przegrać

Najniebezpieczniejszy aspekt tej rywalizacji polegał na psychologii. Obie strony musiały wierzyć, że znają granice wiedzy przeciwnika.

USA musiały wierzyć, że potrafią wykryć i sklasyfikować sygnatury radzieckich SSBN*. ZSRR musiał wierzyć, że część jego okrętów zachowuje sygnaturę na tyle niejednoznaczną, by przetrwać do momentu użycia broni.

Gdyby jedna ze stron uznała, że przeciwnik „czyta wszystko”, równowaga strategiczna by się załamała. A to prowadziłoby nie do wojny podwodnej, lecz do tej najgorszej – jądrowej.

*SSBN to skrót od Ship Submersible Ballistic Nuclear (Okręt Podwodny z Balistycznymi Pociskami Nuklearnymi) (lub Submersible Ship Ballistic Nuclear), oznaczający okręt podwodny z napędem atomowym, przenoszący pociski balistyczne z głowicami jądrowymi (SLBM) i stanowiący kluczowy element morskiej części strategicznego odstraszania nuklearnego.

Dziedzictwo SGPD dziś

Ta wojna się nie skończyła. Zmieniła tylko narzędzia.

Dziś:

• sieci hydrofonów są bardziej czułe i głębiej zintegrowane,
• algorytmy uczą się rozpoznawania sygnatur,
• Chiny budują własne systemy nasłuchowe,
• Rosja inwestuje nie tylko w redukcję sygnatury, ale też w jej maskowanie i fałszowanie.

Jedno pozostaje niezmienne: sygnatura akustyczna nadal jest kluczem do przetrwania, a ocean – przestrzenią, w której decyduje się strategiczna równowaga.

I nadal większość tej wojny toczy się poza zasięgiem opinii publicznej. Bez zdjęć. Bez nagłówków. Tylko zapis dźwięku. Albo brak zapisu.

Jak klasyfikuje się sygnaturę akustyczną okrętu podwodnego

Wbrew obiegowym wyobrażeniom, sygnatura akustyczna okrętu podwodnego nie jest jednym dźwiękiem. To złożony, wielowarstwowy profil, który zmienia się w czasie, zależnie od parametrów pracy jednostki i środowiska morskiego. Dla systemów SGPD kluczowe jest nie „czy coś słychać”, lecz co dokładnie słychać i jak się to powtarza.

1. Składowe sygnatury akustycznej

Każdy okręt generuje kilka głównych klas sygnałów:

1. Tonalne (tonals)
Stałe częstotliwości wynikające z:

• obrotów wału napędowego,
• pracy przekładni,
• pomp i agregatów.

To najbardziej „czytelna” część sygnatury. Jeśli dana częstotliwość powtarza się w stałym rytmie – można ją przypisać do konkretnego układu mechanicznego.

2. Szerokopasmowe (broadband noise)
Szum wynikający z:

• opływu wody wokół kadłuba,
• turbulencji,
• pracy śruby przy wyższych prędkościach.

Ten komponent rośnie gwałtownie wraz z prędkością i jest trudniejszy do jednoznacznej identyfikacji, ale świetnie nadaje się do detekcji.

3. Kawitacja
Najbardziej zdradliwy element. Pojawia się, gdy lokalne spadki ciśnienia powodują powstawanie pęcherzyków pary na łopatach śruby. Kawitacja:

• generuje charakterystyczne impulsy,
• gwałtownie zwiększa zasięg wykrycia,
• praktycznie uniemożliwia „ukrycie się”.

Dlatego nowoczesne okręty projektuje się tak, by opóźniać moment kawitacji.

2. Sygnatura jako wzorzec, nie jako liczba

Systemy SGPD nie operują na jednym parametrze typu „głośność”. Pracują na wielowymiarowych wzorcach:

• widmo częstotliwości,
• modulacja amplitudy,
• zmiany w czasie (time–frequency analysis),
• relacje harmoniczne.

To oznacza, że dwa okręty o podobnym poziomie hałasu mogą mieć zupełnie różne sygnatury.

W praktyce analitycy tworzą:

• „odciski palców” klas okrętów,
• profile konkretnych jednostek,
• mapy zmian sygnatury w cyklu życia okrętu.

3. Detekcja pasywna vs. aktywna

SGPD w zdecydowanej większości opiera się na detekcji pasywnej.

Pasywna:

• nie zdradza własnej pozycji,
• pozwala na długotrwały monitoring,
• wymaga czasu i analizy.

Aktywna (sonar impulsowy):

• daje natychmiastowy kontakt,
• ale zdradza pozycję nadajnika,
• jest używana głównie w sytuacjach taktycznych, nie strategicznych.

W czasie zimnej wojny użycie aktywnego sonaru przez okręt ZOP było często równoznaczne z ujawnieniem własnej obecności przeciwnikowi.

4. Rola środowiska – ocean nie jest jednolity

Dźwięk pod wodą nie rozchodzi się liniowo. Kluczowe znaczenie mają:

• warstwy termiczne (termoklina),
• zasolenie,
• głębokość,
• ukształtowanie dna.

Powstają tzw. kanały dźwiękowe (SOFAR), które mogą:

• przenosić sygnał na setki kilometrów,
• albo całkowicie go „złamać”.

Dlatego:

• ten sam okręt może być „głośny” w jednym rejonie i „niewidzialny” w innym,
• planowanie tras patrolowych SSBN było równie ważne jak sama konstrukcja jednostki.

5. Maskowanie, degradacja i fałszowanie sygnatur

Nowoczesna rywalizacja nie polega już wyłącznie na redukcji sygnatury. Obejmuje także:

• maskowanie (praca w tle szumu środowiskowego),
• degradację sygnatury (zmienność pracy urządzeń),
• fałszowanie (generowanie dźwięków imitujących inne jednostki lub tło).

To sprawia, że system SGPD musi dziś odpowiadać nie tylko na pytanie:

„co to za okręt?”

ale coraz częściej:

„czy to w ogóle jest okręt, czy próba wprowadzenia w błąd?”

6. Człowiek kontra algorytm

Mimo rozwoju automatyzacji, człowiek nadal pozostaje kluczowym elementem. Algorytmy:

• wykrywają wzorce,
• filtrują szum,
• sugerują klasyfikację.

Ale to operator:

• ocenia kontekst,
• rozpoznaje anomalie,
• decyduje, czy dany sygnał jest „prawdziwy”.

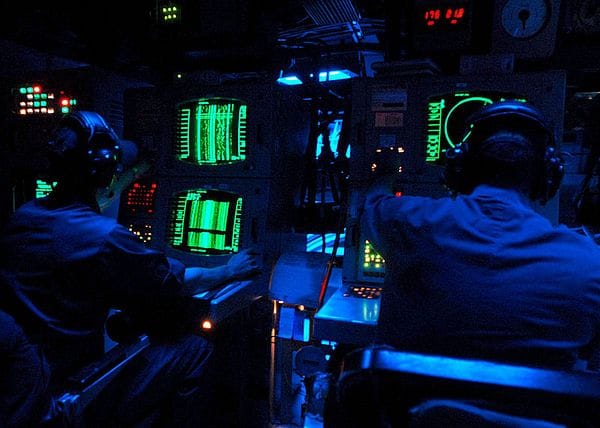

W czasach zimnej wojny mówiono, że najlepszym czujnikiem systemu SOSUS był doświadczony operator ze słuchawkami. Dziś słuchawki zastąpiły wykresy, ale zasada pozostała ta sama.
